Yük Hücresi (Load Cell) Nedir, Nasıl Çalışır?

Yük hücresi, İngilizce adıyla *load cell*, üzerine uygulanan kuvveti ölçülebilir bir sinyale dönüştüren sensördür. Elektronik terazi, platform baskül, tank tartım sistemi ve çeşitli endüstriyel ölçüm uygulamalarında kullanılır.

Bir elektronik terazinin ağırlığı ölçebilmesi için yükün oluşturduğu kuvvetin algılanması gerekir. Yük hücresi bu işlemin temel bileşenlerinden biridir.

En yaygın kullanılan yük hücreleri, metal bir ölçüm elemanına yerleştirilmiş gerinim ölçerlerden yararlanır. Yük uygulandığında metal gövdede çok küçük bir elastik şekil değişikliği oluşur. Gerinim ölçerlerin elektriksel özellikleri de bu değişiklikten etkilenir.

Ortaya çıkan sinyal, uygun tartım elektroniğinde işlenerek ağırlık bilgisine dönüştürülür.

Ancak bütün yük hücreleri aynı yapıda değildir. Platform tipi, lama tipi, S tipi, basma tipi ve farklı özel uygulamalara yönelik sensörler bulunur.

Bu rehberde yük hücresinin çalışma prensibini, farklı türlerini, teknik özelliklerini, kullanım alanlarını ve doğru sensör seçerken dikkat edilmesi gerekenleri açıklıyoruz.

Yük Hücresi Ne İşe Yarar?

Yük hücresinin temel görevi, üzerine uygulanan mekanik kuvvetin ölçülebilmesini sağlamaktır.

Elektronik tartım sistemlerinde ürün veya malzemenin ağırlığından kaynaklanan kuvvet sensöre aktarılır.

Sensörün oluşturduğu sinyal, uygun elektronik sistem tarafından değerlendirilir ve ağırlık sonucunun hesaplanmasında kullanılır.

Örneğin bir depo baskülünde ağır bir koli platform üzerine yerleştirildiğinde yük, mekanik yapı aracılığıyla yük hücresine aktarılır.

Yük hücresi bu kuvvete bağlı bir sinyal oluşturur. Tartım indikatörü ise uygun ayar ve kalibrasyon bilgilerini kullanarak ağırlık değerini ekranda gösterir.

Yük hücrelerinin kullanıldığı başlıca uygulamalar şunlardır:

• Elektronik masaüstü teraziler
• Platform basküller
• Tartılı transpaletler
• Tank ve silo tartım sistemleri
• Dolum ve dozajlama uygulamaları
• Askılı tartım sistemleri
• Endüstriyel kuvvet ölçüm sistemleri

Yük hücresinin türü, kapasitesi ve montaj biçimi uygulamaya göre değişir.

Yük Hücresi Nasıl Çalışır?

Elektronik tartım sistemlerinde kullanılan yaygın bir yük hücresi, metal ölçüm elemanı ve gerinim ölçerlerden oluşur.

Çalışma prensibi birkaç aşamada açıklanabilir.

1. Yük Sensöre Uygulanır

Tartılacak ürünün oluşturduğu kuvvet, tartım platformunun mekanik yapısı aracılığıyla yük hücresine aktarılır.

Bu kuvvetin yönü ve sensöre uygulanma biçimi önemlidir.

Çünkü her yük hücresi belirli yükleme koşulları için tasarlanır.

2. Metal Gövdede Çok Küçük Bir Deformasyon Oluşur

Yük hücresinin metal gövdesi, tasarlandığı sınırlar içerisinde kuvvete bağlı olarak çok küçük miktarda elastik şekil değiştirir.

Bu değişim normalde gözle fark edilemeyecek kadar küçüktür.

Gövdenin tamamen şekilsiz ve hareketsiz olduğu düşünülmemelidir. Ölçümün temelinde bu kontrollü elastik deformasyon bulunur.

3. Gerinim Ölçerlerin Direnci Değişir

Metal gövdeye yerleştirilen gerinim ölçerler, İngilizcede *strain gauge* olarak adlandırılır.

Gövde uzadığında veya sıkıştığında bu elemanların elektriksel dirençlerinde küçük değişiklikler oluşur.

Bu değişiklikler, uygulanan kuvvet hakkında bilgi taşır.

4. Elektriksel Sinyal Oluşur

Birçok yük hücresinde gerinim ölçerler, Wheatstone köprüsü adı verilen elektriksel devre düzeninde kullanılır.

Bu yapı, küçük direnç değişimlerinin ölçülebilir bir gerilim farkına dönüştürülmesini sağlar.

Analog yük hücrelerinde çıkış genellikle çok küçük gerilim seviyelerindedir.

5. Tartım İndikatörü Sonucu İşler

Yük hücresinden gelen sinyal, uygun tartım indikatörü veya ölçüm elektroniğinde değerlendirilir.

Elektronik sistem, gerekli sinyal işleme ve kalibrasyon bilgileri yardımıyla sonucu kilogram veya başka uygun birimde gösterebilir.

Kısacası yük hücresi kuvveti algılar; tartım elektroniği bu bilgiyi kullanılabilir ağırlık sonucuna dönüştürür.

Load Cell İçindeki Strain Gauge Nedir?

Strain gauge, bir malzemenin şekil değiştirmesini elektriksel direnç değişimi üzerinden algılamak için kullanılan ölçüm elemanıdır.

Yük hücrelerinde metal gövdenin belirli bölgelerine yerleştirilebilir.

Gövdeye kuvvet uygulandığında strain gauge de bu şekil değişikliğini takip eder.

Böylece çok küçük mekanik değişimler elektriksel olarak değerlendirilebilir.

Strain Gauge ile Load Cell Aynı Şey mi?

Hayır.

Strain gauge, deformasyonu algılayan ölçüm elemanıdır.

Load cell, uygun mekanik gövde ve ölçüm bileşenlerini bir araya getirerek kuvvet ölçümü yapılmasını sağlayan sensörün tamamıdır.

Dolayısıyla strain gauge, birçok yük hücresinin içerisinde bulunan temel bileşenlerden biridir.

Bütün yük hücrelerinin mutlaka aynı algılama teknolojisini kullandığı da düşünülmemelidir. Farklı fiziksel ölçüm prensiplerine sahip sensörler bulunmaktadır.

Load Cell mV/V Değeri Ne Demek?

Analog yük hücrelerinin teknik özelliklerinde sıkça karşılaşılan değerlerden biri mV/V ifadesidir.

Bu değer, sensörün belirli bir besleme gerilimi altında ve nominal yükte oluşturduğu çıkış sinyalinin oranını ifade eder.

Örneğin teknik özelliklerinde 2 mV/V nominal çıkış belirtilen bir sensör düşünelim.

Bu sensöre 5 V uygun köprü besleme gerilimi uygulandığında, nominal yükteki ideal çıkış sinyali yaklaşık 10 mV olabilir.

Hesap:

2 mV/V × 5 V = 10 mV

Ancak bu yalnızca çalışma prensibini açıklayan bir örnektir.

Gerçek sensörün çıkışı; teknik özelliklerine, toleranslarına, yükleme koşullarına ve uygulanan kuvvete bağlıdır.

mV/V Değeri Doğruluğu Gösterir mi?

Hayır.

Nominal çıkış değeri, sensörün sinyal özelliğiyle ilgilidir.

Ölçüm doğruluğu, tekrarlanabilirlik, doğrusal olmama, sıcaklık etkileri ve diğer performans özellikleri ayrı değerlendirilmelidir.

Dolayısıyla nominal çıkışı daha yüksek olan bir yük hücresinin otomatik olarak daha doğru tarttığı söylenemez.

Yük Hücresi Çeşitleri Nelerdir?

Yük hücreleri, mekanik yapılarına ve kullanım amaçlarına göre farklı türlerde üretilir.

Bu sınıflandırmalar bazı ürünlerde örtüşebilir. Kesin kullanım alanı, sensörün teknik belgesinden değerlendirilmelidir.

1. Platform Tipi Yük Hücresi

Platform tipi yük hücreleri, özellikle masaüstü teraziler ve uygun büyüklükteki tartım platformlarında kullanılabilir.

Tek noktalı (*single point*) tasarımlar, belirli platform ölçüleri ve yükleme koşulları için geliştirilir.

Bu sensörler bazı uygulamalarda yükün platformun farklı noktalarına uygulanmasından kaynaklanan etkileri azaltmaya yönelik tasarıma sahiptir.

Ancak her platform tipi yük hücresinin her boyuttaki tartım tablasında kullanılabileceği düşünülmemelidir.

Nerelerde Kullanılır?

• Elektronik tartım terazileri
• Sayıcı teraziler
• Küçük platformlar
• Bazı dolum ve paketleme uygulamaları

Örneğin CAS BCN-AS serisi, üreticinin açıklamasına göre düşük kapasiteli terazi ve dolum uygulamalarına yönelik platform tipi yük hücresidir.

2. Lama Tipi Yük Hücresi

Lama tipi yük hücreleri, uygun platform ve endüstriyel tartım sistemlerinde kullanılan sensör grubudur.

Bu tür sensörler farklı mekanik tasarımlara sahip olabilir.

Bazı modeller tek uçlu kesme kirişli (*single-ended shear beam*) yapıdadır.

Yükün sensöre doğru biçimde aktarılması ve uygun montaj elemanlarının kullanılması önemlidir.

Nerelerde Kullanılır?

• Platform basküller
• Tank tartım sistemleri
• Bazı silo uygulamaları
• Dolum ve dozajlama sistemleri

CAS BSA, üreticinin teknik açıklamasında tek uçlu, çelik gövdeli lama tipi bir yük hücresi olarak tanımlanmaktadır.

Bu ürün, platform ve tank tartımı gibi uygulamalarda kullanılabilen gerçek bir örnektir.

Ancak bütün lama tipi sensörlerin aynı kapasite, malzeme veya koruma sınıfına sahip olduğu varsayılmamalıdır.

3. S Tipi Yük Hücresi

S tipi yük hücreleri, gövde biçimleri nedeniyle bu isimle anılır.

Bu sensörler uygun mekanik düzenlerde çekme kuvvetinin ölçülmesi için kullanılabilir.

Bazı modeller basma kuvveti uygulamalarına da uygundur.

Ancak cihazın çekme veya basma yönündeki kullanımına uygunluğu, üreticinin teknik belgesinden doğrulanmalıdır.

S Tipi Load Cell Nerelerde Kullanılır?

• Askılı tartım sistemleri
• Bazı tank ve hazne tartımları
• Çekme kuvveti ölçüm uygulamaları
• Endüstriyel test ve ölçüm sistemleri

S tipi sensörlerde bağlantı noktalarının ve uygulanan kuvvetin yönünün uygun olması önemlidir.

Özellikle askılı uygulamalarda yükün güvenli biçimde taşınması, sensörün ölçüm işlevinden ayrı bir mühendislik ve iş güvenliği konusudur.

Yük hücresi, tek başına uygun kaldırma veya taşıma ekipmanı yerine geçmez.

4. Basma Tipi Yük Hücresi

Basma tipi yük hücreleri, üzerlerine uygulanan basma kuvvetini ölçmek üzere tasarlanmış sensörlerdir.

Farklı gövde biçimlerine ve kapasitelerine sahip olabilirler.

Uygun modeller tank, silo ve ağır yük tartım uygulamalarında kullanılabilir.

Ancak sensör seçimi yalnızca toplam ağırlığa göre yapılmamalıdır.

Yükün sensöre nasıl aktarıldığı, montaj elemanları, yan kuvvetler ve çalışma ortamı birlikte değerlendirilmelidir.

5. Minyatür ve Disk Tipi Yük Hücreleri

Minyatür yük hücreleri, fiziksel alanın sınırlı olduğu belirli kuvvet ölçüm uygulamalarında kullanılabilir.

Disk veya pancake tipi sensörler ise görece alçak profilli yapılarıyla farklı endüstriyel ölçüm sistemlerinde değerlendirilebilir.

Bu gruplarda farklı kapasite ve ölçüm performansına sahip ürünler bulunur.

Sensörün küçük boyutlu olması, mutlaka düşük kuvvet ölçtüğü anlamına gelmez.

Benzer şekilde fiziksel olarak daha büyük bir sensörün her zaman daha doğru olduğu da söylenemez.

Analog ve Dijital Yük Hücresi Arasındaki Fark

Analog ve dijital yük hücreleri, ölçüm bilgisinin iletilmesi bakımından farklılık gösterebilir.

Analog Yük Hücresi

Yaygın strain gauge tabanlı analog yük hücreleri, uygulanan kuvvete bağlı küçük elektriksel sinyaller oluşturur.

Bu sinyaller uygun tartım elektroniği tarafından işlenir.

Dijital Yük Hücresi

Dijital yük hücresi olarak tanımlanan sistemlerde ölçüm verisinin sayısallaştırılması ve iletişimi, kullanılan ürün tasarımına göre sensör üzerinde veya ilgili elektronik bileşenlerde gerçekleştirilebilir.

Bu sistemlerde üreticinin belirttiği dijital iletişim yöntemleri kullanılabilir.

Dijital Yük Hücresi Her Zaman Daha mı İyi?

Hayır.

Dijital veya analog olması tek başına ölçüm doğruluğunu belirlemez.

Her iki sistemde de sensörün teknik performansı, montajı, çalışma ortamı ve tüm tartım sisteminin uygunluğu önemlidir.

Seçim yapılırken kullanılacak indikatör ve veri altyapısıyla uyumluluk değerlendirilmelidir.

Yük Hücresi ile Tartım İndikatörü Arasındaki Fark

Bu iki bileşen aynı görevi yapmaz.

Yük hücresi, uygulanan kuvvete bağlı ölçüm sinyali oluşturur.

Tartım indikatörü, uygun sensör sinyalini işleyerek ağırlığı görüntüler ve modeline göre ek işlevler sunabilir.

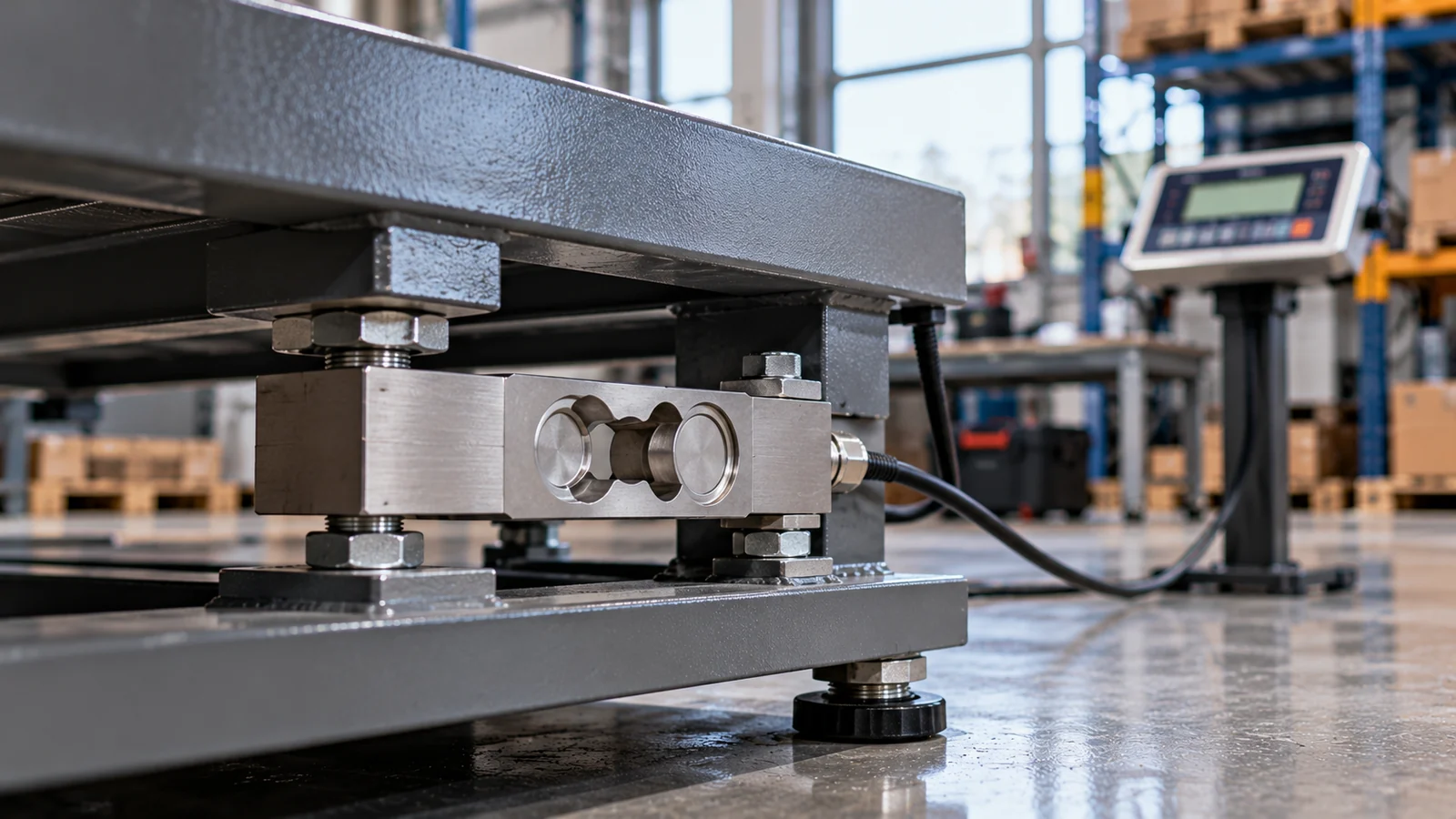

Örneğin platform baskülde tartım platformu altında yük hücreleri bulunabilirken ağırlık sonucu ayrı bir dijital indikatörden okunabilir.

Bazı indikatörlerde dara, sıfırlama, toplam alma veya veri aktarımı özellikleri bulunabilir.

Ancak bunlar kullanılan indikatörün modeline bağlıdır.

Her Yük Hücresi Her İndikatöre Bağlanabilir mi?

Hayır.

Analog ve dijital iletişim özellikleri, elektriksel gereksinimler ve cihazların desteklediği sensör yapıları birlikte değerlendirilmelidir.

Yalnızca kablo sayısına veya bağlantı uçlarının benzerliğine bakarak uyumluluk kararı verilmemelidir.

Yük Hücresi Kapasitesi Nasıl Seçilir?

Yük hücresi seçimindeki en önemli özelliklerden biri nominal kapasitedir.

Sensörün güvenli ve uygun ölçüm yapabileceği yük sınırları üretici tarafından belirlenir.

Ancak gerekli sensör kapasitesini belirlemek için yalnızca tartılacak ürünün ağırlığını bilmek yeterli olmayabilir.

Örneğin bir platform baskülde şu unsurlar da önemlidir:

• Platformun kendi ağırlığı
• Tartılacak en yüksek toplam yük
• Yükün platform üzerindeki dağılımı
• Yük hücresi sayısı
• Sensörlerin mekanik yerleşimi
• Kullanım sırasında oluşabilecek ek kuvvetler
• Üreticinin izin verdiği yükleme koşulları

Dört Yük Hücreli Baskülde Kapasite Nasıl Hesaplanır?

Dört sensör kullanılması, yükün her zaman dört eşit parçaya bölündüğü anlamına gelmez.

Örneğin palet platformun bir köşesine yakın yerleştirildiğinde farklı sensörlere farklı kuvvetler uygulanabilir.

Bu nedenle sensörlerin kapasitesi yalnızca toplam ağırlığı dörde bölerek belirlenmemelidir.

Platformun mekanik tasarımı ve yük dağılımı teknik olarak değerlendirilmelidir.

Yük Hücresi Kapasitesi ile Baskül Kapasitesi Aynı mı?

Her zaman değil.

Yük hücresinin nominal kapasitesi, tek bir sensörün teknik özelliğidir.

Baskülün maksimum tartım kapasitesi ise platform, sensörler, indikatör ve sistemin onaylanmış çalışma koşullarıyla ilişkilidir.

Dolayısıyla sensör üzerindeki kapasite değeri ile tamamlanmış baskülün maksimum kapasitesi karıştırılmamalıdır.

Yük Hücresi Hassasiyeti Nasıl Değerlendirilir?

Yük hücresi seçerken yalnızca kapasiteye bakılması yeterli değildir.

Sensörün ölçüm performansıyla ilgili farklı teknik özellikleri bulunur.

Tekrarlanabilirlik

Benzer koşullarda aynı yük uygulandığında sensörün birbirine ne kadar yakın sonuçlar verdiğiyle ilgilidir.

Doğrusal Olmama

Yük ile çıkış sinyali arasındaki ilişkinin ideal doğrusal davranıştan ne kadar saptığına ilişkin özelliktir.

Histerezis

Yük artırılırken ve azaltılırken aynı yük noktasında farklı çıkışlar elde edilmesiyle ilişkili ölçüm özelliğidir.

Sıcaklık Etkisi

Çalışma ortamındaki sıcaklık değişimlerinin sensörün sıfır veya çıkış davranışına etkisini ifade edebilir.

Nominal Çıkış

Uygun analog sensörlerde, nominal yük altındaki sinyal oranını belirtir ve genellikle mV/V cinsinden verilir.

Bu özellikler üreticinin teknik belgelerinde ayrı ayrı tanımlanabilir.

Daha yüksek kapasite veya daha büyük mV/V değeri, tek başına daha hassas ya da daha doğru tartım anlamına gelmez.

OIML R60 Yük Hücresinde Ne Anlama Gelir?

Bazı yük hücrelerinin teknik açıklamalarında OIML R60 standardına ilişkin sınıflandırma veya uygunluk bilgileri yer alabilir.

OIML R60, yük hücrelerinin metrolojik özellikleriyle ilgili uluslararası bir tavsiye dokümanıdır.

Örneğin bazı CAS yük hücrelerinde OIML C3 gibi sınıflandırmalar belirtilmektedir.

Ancak burada önemli bir ayrım bulunur.

Bir yük hücresinin OIML R60 kapsamında belirli bir sınıflandırmaya sahip olması, o sensörün kullanıldığı bütün basküllerin otomatik olarak ticari kullanım için onaylı olduğu anlamına gelmez.

Tartım sisteminin tamamının kullanım amacına göre uygunluğu ayrıca değerlendirilmelidir.

Yasal muayene, kalibrasyon ve cihaz ayarı da birbirinden farklı işlemlerdir.

Yük Hücresinde IP Koruma Sınıfı Neden Önemli?

Yük hücreleri farklı çalışma ortamlarında kullanılabilir.

Özellikle toz, nem veya su sıçramasının bulunduğu alanlarda sensörün çevresel koruma özellikleri önem taşır.

IP koruma sınıfı, cihaz muhafazasının katı yabancı cisimlere ve su girişine karşı belirli test koşullarındaki korumasını tanımlar.

Örneğin CAS BCN-AS ürününde IP65, CAS BSA ürününde ise IP66 koruma sınıfı belirtilmektedir.

Bu bilgiler ilgili ürünler için geçerlidir; bütün CAS yük hücrelerinin aynı IP sınıfına sahip olduğu anlamına gelmez.

Paslanmaz Yük Hücresi Su Geçirmez mi?

Bir sensörün paslanmaz çelikten üretilmiş olması, tek başına belirli bir IP sınıfına sahip olduğunu göstermez.

Malzeme seçimi, çevresel koruma ve ölçüm performansı ayrı özelliklerdir.

Ayrıca IP koruma sınıfı, kullanılan bütün temizlik kimyasallarına karşı dayanıklılık garantisi vermez.

Sensör seçimi sırasında çalışma ortamının gerçek koşulları dikkate alınmalıdır.

Yük Hücresi Arızası Nasıl Anlaşılır?

Yük hücresinde meydana gelen mekanik veya elektriksel sorunlar, tartım sonucunu etkileyebilir.

Ancak elektronik terazinin yanlış tartması, sensörün kesin olarak arızalı olduğunu göstermez.

Benzer belirtiler tartım platformundan, bağlantılardan veya indikatörden de kaynaklanabilir.

Olası Yük Hücresi Arızası Belirtileri

• Tartım değerinin sürekli değişmesi
• Yük uygulanmasına rağmen göstergenin tepki vermemesi
• Boş platformda sıfır noktasının kararsız olması
• Aynı yükün farklı konumlarda farklı ölçülmesi
• Beklenmeyen ölçüm sapmaları
• Bazı indikatörlerde hata uyarıları görülmesi

Bu belirtilerin her biri farklı nedenlerden kaynaklanabilir.

Köşe Yükleme Hatası Yük Hücresinden mi Kaynaklanır?

Platform baskülde aynı yükün farklı köşelerde farklı tartılması, sensörlerden biriyle ilgili olabilir.

Ancak platformun zemine teması, mekanik destekler veya bağlantı kutusu da değerlendirilmelidir.

Bu nedenle yalnızca köşe farkı görülerek sensör değişimine karar verilmemelidir.

Yük Hücresi Kablo Arızası

Kablo ezilmesi, kopması veya bağlantı sorunları ölçüm sinyalini etkileyebilir.

Özellikle depo ve üretim alanlarında kablolar mekanik zorlanmalara maruz kalabilir.

Ancak kablonun kullanıcı tarafından kesilerek birleştirilmesi veya bağlantılarının değiştirilmesi uygun değildir.

Ölçüm güvenilirliğini etkileyen bağlantılar teknik olarak değerlendirilmelidir.

Yük Hücresi Neden Bozulur?

Yük hücrelerinin çalışma koşullarına bağlı farklı arıza nedenleri olabilir.

Aşırı Yük

Sensörün izin verilen sınırların üzerinde yüklenmesi, mekanik yapısını etkileyebilir.

Darbe

Ani ve uygunsuz mekanik kuvvetler sensörün ölçüm özelliklerine zarar verebilir.

Yanlış Montaj

Sensörün tasarlanan kuvvet yönü veya montaj biçimi dışında kullanılması ölçüm sonucunu etkileyebilir.

Nem ve Sıvı Teması

Uygun korumaya sahip olmayan bağlantı veya sensör bileşenlerinde sorun oluşturabilir.

Kablo Hasarı

Ölçüm sinyalinin iletilmesini etkileyebilir.

Mekanik Sıkışma

Tartım sisteminde beklenmeyen mekanik temas bulunması, yükün sensöre doğru aktarılmasını engelleyebilir.

Bunların hiçbiri yalnızca dış görünüşe bakarak kesin teşhis edilmemelidir.

Load Cell Değişimi Nasıl Değerlendirilir?

Yük hücresi değişimi, yalnızca eski bir parçayı söküp yerine aynı boyutta başka bir parça yerleştirmek değildir.

Değişim kararı verilmeden önce sensörün gerçekten arızalı olup olmadığı değerlendirilmelidir.

Uygun değişim için şu özellikler önemlidir:

• Nominal kapasite
• Sensör türü
• Fiziksel ölçüler
• Montaj noktaları
• Yükleme yönü
• Elektriksel özellikler
• Nominal çıkış ve bağlantı yapısı
• Çalışma ortamına uygunluk
• İndikatör ve diğer sensörlerle uyumluluk
• Sistemin yasal kullanım gereksinimleri

Özellikle çok yük hücreli basküllerde tek bir sensörün değişmesi, sistemin genel ölçüm davranışını etkileyebilir.

Bu nedenle değişim sonrasında gerekli ölçüm ve köşe yükleme kontrolleri değerlendirilmelidir.

Yük hücresi değişimi, mekanik yük taşıma ve elektriksel ölçüm bileşenlerini etkilediğinden uygun teknik personel tarafından gerçekleştirilmelidir.

Ağır platformlar kaldırılmamalı, altına girilmemeli ve sensör bağlantılarına kullanıcı tarafından müdahale edilmemelidir.

CAS Yük Hücresi Çeşitleri

CAS markasının ürün kataloğunda farklı tartım uygulamalarına yönelik yük hücreleri bulunmaktadır.

Üretici, ürünlerini platform tipi, lama tipi, S tipi, minyatür, disk tipi ve diğer uygulama gruplarında sınıflandırmaktadır.

Örneğin:

CAS BCN-AS: Düşük kapasiteli masaüstü ve uygun dolum uygulamalarında kullanılabilen platform tipi yük hücresi.

CAS BSA: Platform ve tank tartımı gibi endüstriyel uygulamalara yönelik lama tipi yük hücresi.

Bunlar üretici kataloğundaki gerçek ürün örnekleridir.

Ancak farklı modellerin ölçüleri, kapasiteleri, bağlantıları ve koruma sınıfları değişebilir.

Bu nedenle ürün seçimi belirli serinin güncel teknik belgesi üzerinden yapılmalıdır.

TEM Yük Hücreleri Hakkında

TEM, elektronik tartım sistemleri alanında farklı ürün grupları sunan bir üreticidir.

Üreticinin ürün kataloğunda yük hücreleri ayrı bir kategori olarak yer almaktadır.

Yük hücresi seçerken kullanılacağı tartım sisteminin türü ve teknik gereksinimleri önemlidir.

Örneğin masaüstü terazide kullanılan sensörle büyük bir platform baskülde kullanılan sensör aynı özelliklere sahip olmayabilir.

TEM yük hücresi seçimi veya mevcut tartım sisteminde parça değişimi değerlendirilirken ürünün tam modeli ve bağlantı özellikleri doğrulanmalıdır.

Üretici kataloğunda yer alan bütün yük hücrelerinin aynı anda stokta bulunduğu varsayılmamalıdır.

Yük Hücresi Fiyatları Neye Göre Değişir?

Yük hücresi fiyatları yalnızca kaç kilogram veya ton kapasiteye sahip olduğuna bağlı değildir.

Fiyatı etkileyebilen başlıca özellikler şunlardır:

• Nominal kapasite
• Sensörün mekanik tipi
• Gövde malzemesi
• Ölçüm performansı
• Çevresel koruma sınıfı
• Analog veya dijital yapı
• Teknik sınıflandırma ve uygunluk özellikleri
• Montaj bileşenleri
• Ürünün kullanım amacı

Örneğin küçük bir masaüstü teraziye yönelik platform tipi sensörle endüstriyel tank tartımı için kullanılan sensörün teknik gereksinimleri farklı olabilir.

Bu nedenle yalnızca fiyat üzerinden yük hücresi seçilmesi uygun değildir.

Yanlış sensör seçimi, mevcut tartım sisteminin ölçüm güvenilirliğini ve mekanik uygunluğunu etkileyebilir.

Yük Hücresi Seçerken Nelere Dikkat Edilmeli?

Satın alma veya parça değişimi öncesinde aşağıdaki kontrol listesi kullanılabilir.

Bu sorulara verilen yanıtlar, mevcut sisteme uygun yük hücresinin belirlenmesine yardımcı olur.

Yük Hücresi Hakkında Sık Sorulan Sorular

Yük hücresi nedir?

Yük hücresi, uygulanan kuvveti ölçülebilir bir sinyale dönüştüren sensördür. Elektronik terazi ve basküllerde ağırlık ölçümünün temel bileşenlerinden biridir.

Load cell ne demek?

Load cell, yük hücresinin İngilizce adıdır.

Yük hücresi nasıl çalışır?

Yaygın gerinim ölçerli yük hücrelerinde uygulanan kuvvet metal gövdede küçük bir şekil değişikliği oluşturur. Bu değişiklik elektriksel olarak algılanır ve uygun elektronik sistemde işlenir.

Load cell ağırlığı doğrudan kilogram olarak mı ölçer?

Genellikle hayır. Yük hücresi kuvvete bağlı sinyal oluşturur. Uygun tartım elektroniği ve kalibrasyonla ağırlık gösterimi sağlanır.

Load cell ile strain gauge aynı mı?

Hayır. Strain gauge bir gerinim ölçüm elemanıdır. Load cell ise bu elemanları içerebilen kuvvet sensörünün tamamıdır.

Yük hücresinde mV/V ne anlama gelir?

Analog yük hücresinin besleme gerilimine göre nominal çıkış sinyalinin oranını ifade eder. Doğrudan ölçüm doğruluğunu göstermez.

Yük hücresi kaç kilogram tartar?

Nominal kapasite sensörün modeline göre değişir. Farklı düşük ve yüksek kapasiteli uygulamalara yönelik ürünler bulunur.

Yük hücresi arızalanırsa terazi yanlış tartar mı?

Evet, ölçüm sonuçları etkilenebilir. Ancak yanlış tartımın her zaman sensör arızasından kaynaklandığı söylenemez.

Yük hücresi tamir edilir mi?

Arızanın türüne ve sensörün yapısına bağlıdır. Bazı durumlarda uygun sensör değişimi gerekebilir. Kesin karar teknik inceleme sonrasında verilmelidir.

Her yük hücresi her basküle takılır mı?

Hayır. Kapasite, mekanik ölçüler, elektriksel özellikler ve tartım indikatörüyle uyumluluk kontrol edilmelidir.

Dört yük hücreli baskülde tek sensör değiştirilebilir mi?

Teknik olarak uygun sistemlerde değerlendirilebilir. Ancak sensörlerin uyumu ve değişim sonrasındaki gerekli ölçüm kontrolleri önemlidir.

IP68 yük hücresi tamamen su geçirmez mi?

IP68 belirli suya daldırma koşullarına karşı korumayla ilgilidir. Bütün kimyasallara, yıkama yöntemlerine veya sınırsız su temasına dayanıklılık anlamına gelmez.

Yük hücresi kalibrasyonu ile baskül kalibrasyonu aynı mı?

Hayır. Tek bir sensörün özelliklerinin değerlendirilmesi ile tamamlanmış tartım sisteminin ölçüm performansının değerlendirilmesi aynı kapsamda değildir.

Yük hücresi fiyatları neden farklıdır?

Kapasite, sensör türü, ölçüm performansı, malzeme, koruma sınıfı ve kullanım amacı gibi teknik özellikler fiyat üzerinde etkili olabilir.

Akcan Elektronik — Yük Hücresi ve Tartım Sistemleri

Yük hücresi bir baskülün en önemli parçalarından biridir; TEM ve CAS yük hücreleri ile ilgili sorularınıza yanıt veriyoruz.

Mevcut baskülünüz için yük hücresi arıyorsanız veya tartım sisteminde sensör arızasından şüpheleniyorsanız cihazın marka, model, kapasite ve belirtilerini paylaşarak uygun ürün ve teknik servis seçenekleri hakkında bilgi alabilirsiniz.

Kuruluşumuz 1988'e dayanır; bugün İstanbul geneli ile Gebze ve Kocaeli'deki işletmelere tartım sistemleri konusunda destek veriyoruz.
